BSR Tools



BSR Checker는 차량의 부품 연결부에서 발생하는 스틱-슬립 소음을 정량적으로 측정할 수 있습니다. 부품 연결부를 눌러 로드셀의 작용력을 기록하고 동시에 발생한 BSR신호를 마이크로 감지하여 분석합니다.

mobile background

BSR Checker는 차량의 부품 연결부에서 발생하는 스틱-슬립 소음을

정량적으로 측정할 수 있습니다. 부품 연결부를 눌러 로드셀의 작용력을

기록하고 동시에 발생한 BSR신호를 마이크로 감지하여 분석합니다.

기존 감성에 의한 정치 시험 평가 방법의 정량화
기존 감성에 의한 정치 시험 평가 방법의 정량화

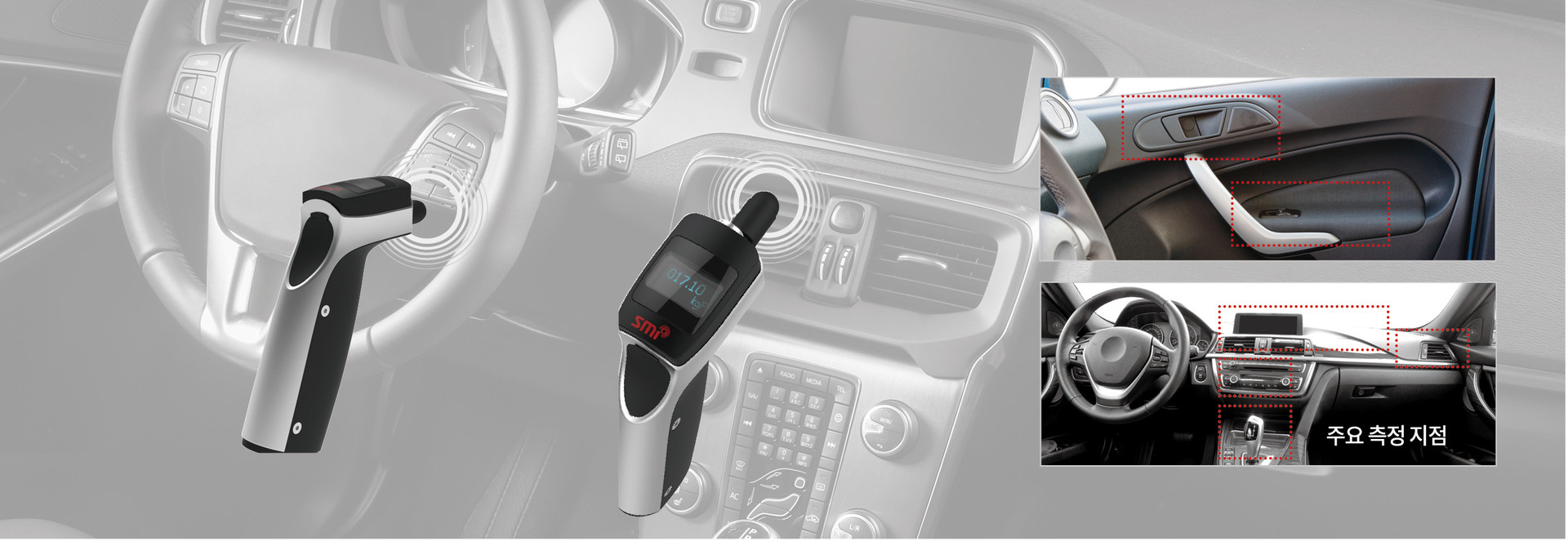

차량 내/외장재의 연결 부위 이음 측정
차량 내/외장재의 연결 부위 이음 측정
양산 차량 조립 불량상태 검출
양산 차량 조립 불량상태 검출
기존 감성에 의한 정치 시험 평가 방법의 정량화
기존 감성에 의한 정치 시험 평가 방법의 정량화
차량 내/외장재의 연결 부위 이음 측정
차량 내/외장재의 연결 부위 이음 측정
양산 차량 조립 불량상태 검출
양산 차량 조립 불량상태 검출

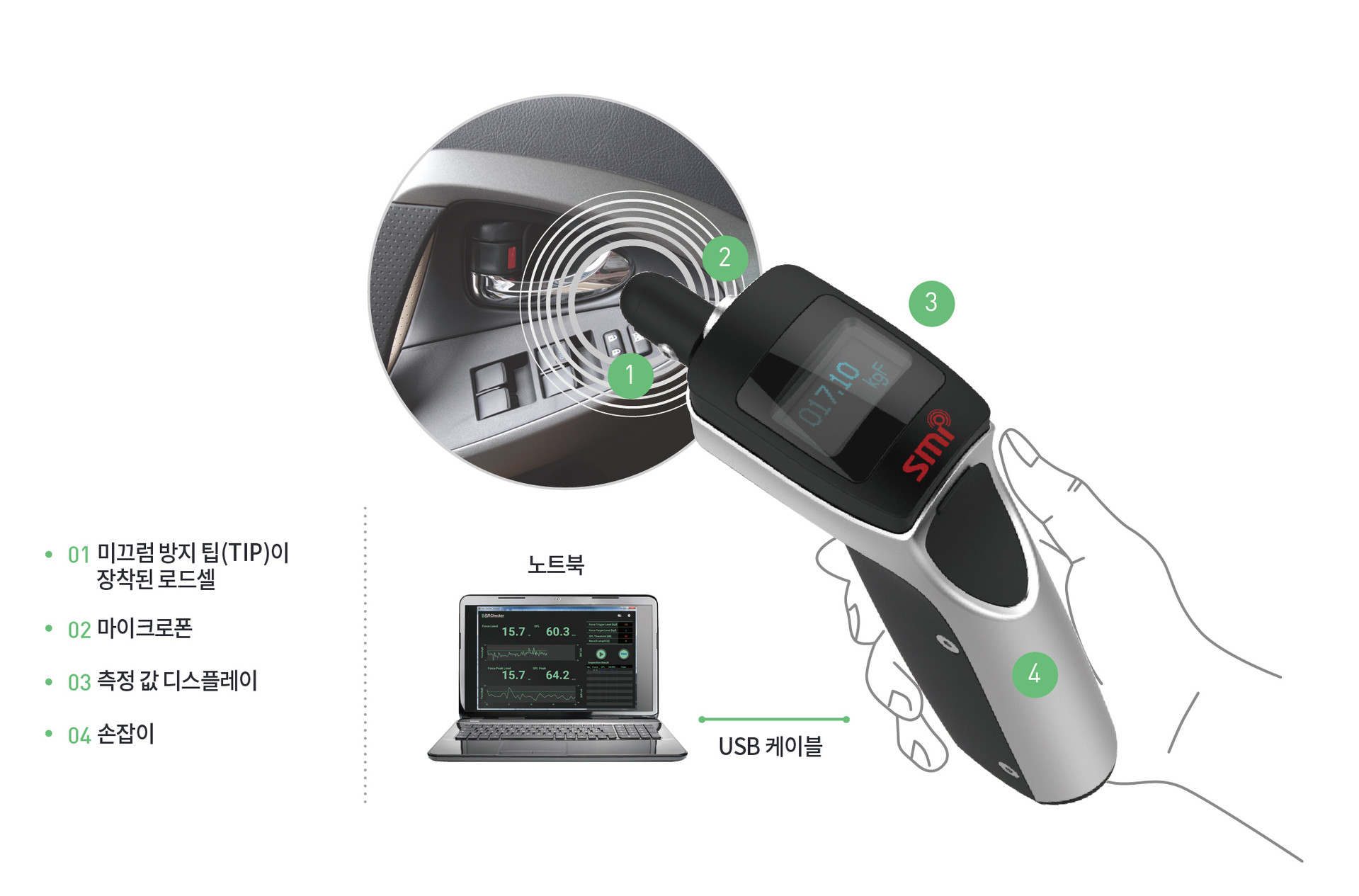

하드웨어

  • 한손으로도 정밀 측정이 가능하도록 인체공학적인 디자인 적용
  • 가압시 미끄러짐 방지 우레탄 팁 적용
  • 음압과 가압력, 측정 결과 표시 LCD 적용

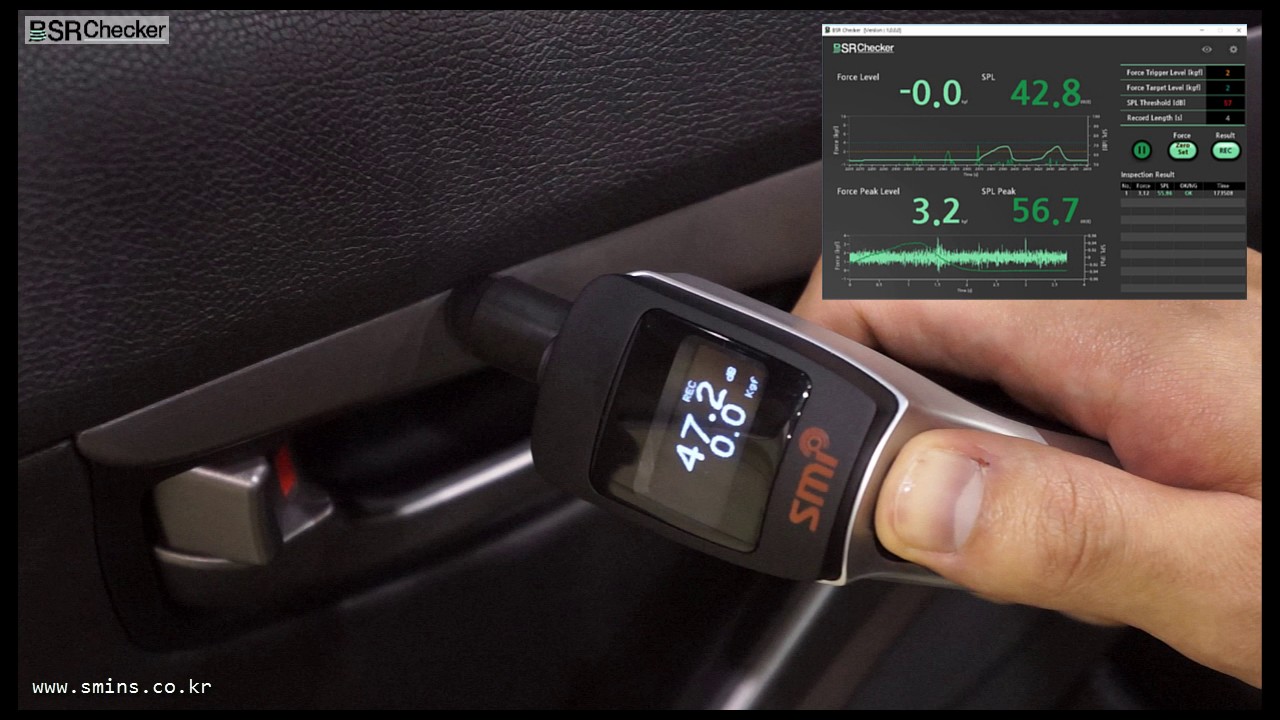

소프트웨어ㅣ실시간

  • 음압과 가압력 표시기능
  • 합불판정 시험기능
  • 시험내역 확인기능
  • 측정 조건 확인 기능

소프트웨어ㅣ데이터뷰어

  • 음압의 Time signal, Trend 및 FFT분석기능
  • 필터 적용기능
  • 청음기능
  • 보고서 출력 기능
  • Wave 반출

제품스펙

센서1 - 마이크로폰

마이크로폰 타입Electret Microphone
마이크 수량
1
표준전원
4.5 V DC
센서2 - 로드셀
정격용량 20 kgf
정격출력
0.7 ~ 1.5 mV/V
작동온도
-20 ~ 80 ℃
과부하허용치
150 %
과부하한계치
300%

데이터 수집 및 처리

샘플링 속도
최대 51.2 KS/s
측정 알고리즘
Simple Trigger
측정 모드
Pretrigger Mode

물리적 특성

무게
200 g
치수
130 x 110 x 30 (mm)

하드웨어

  • 한손으로도 정밀 측정이 가능하도록 인체공학적인 디자인 적용
  • 가압시 미끄러짐 방지 우레탄 팁 적용
  • 음압과 가압력, 측정 결과 표시 LCD 적용

소프트웨어┃실시간

  • 음압과 가압력 표시기능
  • 합불판정 시험기능
  • 시험내역 확인기능
  • 측정 조건 확인 기능

소프트웨어┃데이터뷰어

  • 음압의 Time signal, Trend 및 FFT분석기능
  • 필터 적용기능
  • 청음기능
  • 보고서 출력 기능
  • Wave 반출

제품스펙


센서1 - 마이크로폰

마이크로폰 타입Electret Microphone
마이크 수량1
표준전원4.5 V DC


센서2 - 로드셀

정격용량20 kgf
정격출력0.7 ~ 1.5 mV/V
작동온도-20 ~ 80 ℃
과부하허용치150 %
과부하한계치300%


데이터 수집 및 처리

샘플링 속도최대 51.2 kS/s
측정 알고리즘Simple Trigger
측정 모드 Pretrigger Mode


물리적 특성

무게200 g
치수130 x 110 x 30 (mm)
