초음파 카메라

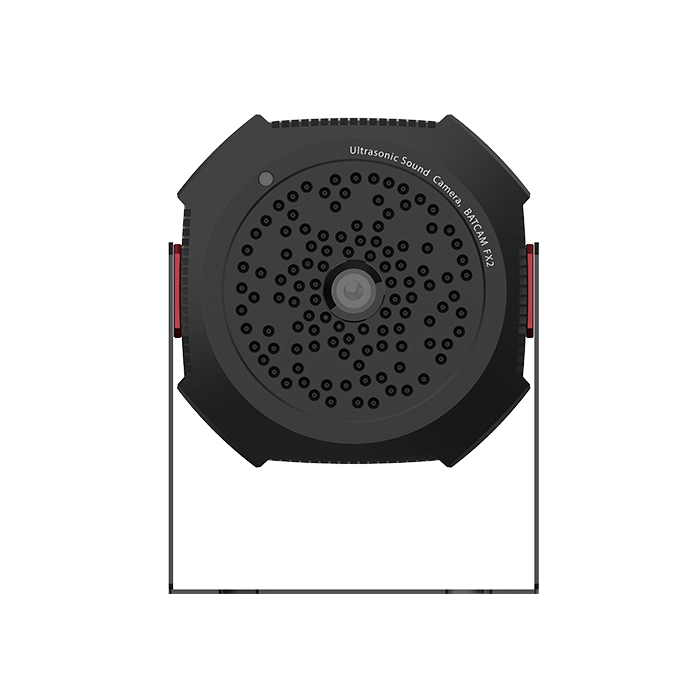

듣는 것을 넘어 이해하는 설치형 초음파 음향 카메라

BATCAM FX2는 차세대 프로세서와 온디바이스 AI를 결합하여 보이지 않는 위험을 소리가 들리기 전에 찾아냅니다.

BATCAM FX2는 차세대 프로세서와 온디바이스 AI를 기반으로, 사람이 들을 수 없는 초음파 대역의 이상 신호를 실시간으로 탐지하는 차세대 고정형 초음파 음향 카메라입니다. 112채널 디지털 마이크로폰과 AI 가속기를 탑재해 압축공기·가스 누출, 부분방전(PD), 드론, 설비 이상음을 소리가 들리기 전에 정확하게 포착하며, 산업 현장에서 보이지 않는 위험을 빠르게 식별합니다. 또한 IP68 방수·방진을 지원하며, 완전한 엣지 AI 기반으로 석유화학 플랜트, 변전소, 스마트팩토리, 교통 감시, 경계 감시 등 다양한 산업 환경에 안정적으로 적용할 수 있습니다.


mobile background



듣는 것을 넘어 이해하는 설치형 초음파 음향 카메라



BATCAM FX2는 차세대 프로세서와 온디바이스 AI를

결합하여 보이지 않는 위험을 소리가 들리기 전에 찾아냅니다.


BATCAM FX2는 차세대 프로세서와 온디바이스 AI를 기반으로, 사람이 들을 수 없는

초음파 대역의 이상 신호를 실시간으로 탐지하는 차세대 고정형 초음파 음향 카메라입니다.

112채널 디지털 마이크로폰과 AI 가속기를 탑재해 압축공기·가스 누출, 부분방전(PD), 드론,

설비 이상음을 소리가 들리기 전에 정확하게 포착하며, 산업 현장에서 보이지 않는 위험을

빠르게 식별합니다. 또한 IP68 방수·방진을 지원하며, 완전한 엣지 AI 기반으로 석유화학 플랜트,

변전소, 스마트팩토리, 교통 감시, 경계 감시 등 다양한 산업 환경에 안정적으로 적용할 수 있습니다.

하드웨어

  • FPGA + Embedded
    신형 플랫폼 & 고성능 AI 칩 탑재

  • 온보드 NPU 탑재로 최대 AI 연산 가속 지원

  • 디지털 MEMS & 24bit 정수 연산

  • Sony Starvis 저조도 광학 모듈 탑재

  • 12 ~ 24 VDC / PoE+ (IEEE 802.3at) (기본 모드 (Typical): 14 W /
    최대 모드 (Max): 21 W)

  • 듀얼 기가비트 이더넷(CAT5e) 지원 /
    4 ~ 20 mA 아날로그 출력 / RS485 통신

  • 148 × 146 × 69 mm 이내
    (고정대 및 케이블 글랜드 제외)

  • 본체 무게 약 1,245 g,
    케이블 포함 시 약 1,395 g

  • IP68

소프트웨어



가스누출 · 부분방전 전용 AI 모델 탑재

숙련자의 판단을 대체하는 AI 음향 분석 모델이 탑재되어, 탐지 정확도를 비약적으로 향상시킵니다.

NPU 기반 온디바이스 추론으로 네트워크 지연 없이 실시간 판단이 가능합니다.

  • 가스 누출 음향 패턴 자동 분류
  • 부분방전 음향 신호 실시간 감지
  • API & SDK 제공으로 기존 시스템과 원활한 통합
  • 내장 NPU로 클라우드 없이 엣지 추론 가능

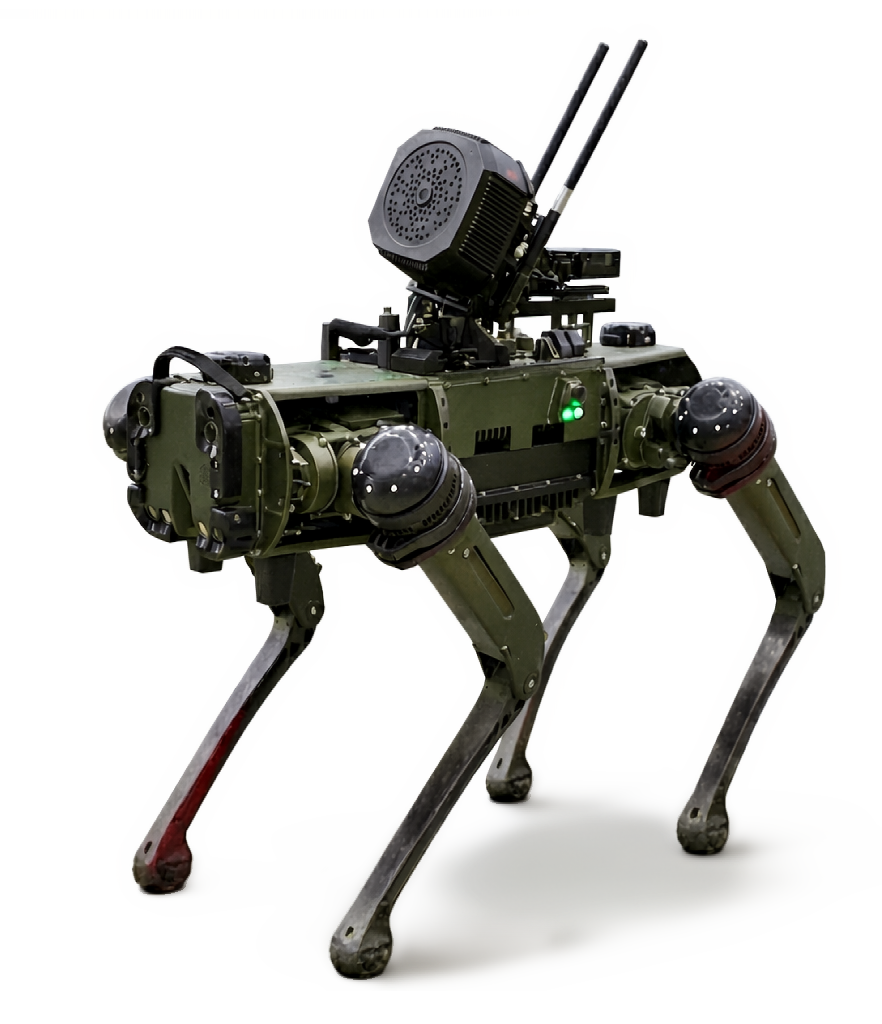

로봇 탑재를 위한 ROS 지원

BATCAM FX2는 ROS2 기반 데이터 송신을 지원합니다. ROS 2 Humble Hawksbill 기반으로
제공되는 바이너리가 펌웨어에 포함되어 있습니다.


  • 112 채널 디지털 MEMS Microphone Array 를
    활용한 실시간 소음원 위치 추적 및 음장 가시화
  • 고해상도 광학카메라와 고속 연산가능한 FPGA 및
    임베디드 컨트롤러 탑재
  • POE(Power Over Ethernet) 기능 지원
  • 동시 접속 및 관리가 가능한 전용 뷰어 제공
    (FX Viewer)
  • 음향데이터 측정 및 저장, 다양한 음향 분석 기능 제공
  • 음압 레벨 기반의 음향이벤트 트리거링 및 저장
  • 측정 및 분석 결과의 보고서 출력 기능 제공
  • 2차 개발을 위한 API 및 예제코드 제공

API 지원

  • WebSocket 및 REST API 기반의
    사용자 API 지원
  • 실시간 측정 결과 모니터링 AP
  • 장비 현황 및 상태 모니터링, 설정 변경 API
  • 사용자 추가 개발을 위한 C#, python 예제 코드 지원
  • 개발자 센터 (Developer Center)

제품 사양

제품사양
센서 (마이크로폰)112 채널 디지털 MEMS
유효 주파수 범위2 k ~ 48 kHz
마이크로폰 감도-41 dBFS
신호대잡음비66 dB(A)
카메라 프레임 속도25 FPS
측정 거리0.3 m ~ 100 m
통신포트RJ45
카메라 해상도1600 x 1200
카메라 시야각수평 62.2°, 수직 48.8°
제품 크기 및 무게150 x 150 x 75.5 mm
1.2kg
전원 공급 및 입출력 방식PoE 100~240 VAC
 max 25 W /
DC 24V 2A (48 W)
제품 상태 LED전면 LED On(Green)
/ Off(Red)
소비 전력Max. 25 W
제품 고정방식후면 VESA 75 Hole 제공


시스템 연동
전용 소프트웨어FX Viewer 제공
소프트웨어
최소요구사양		OS: Win10 64 bit, CPU: INTEL 9세대 i7, RAM: 8GB 이상
소프트웨어 동시저장대수
최대 6대
APIREST API 제공
통신 방식

RTSP streaming(Video), Websocket communication(Data)

and Export to mp4 and json

이벤트 트리거링음압 레벨 기반
이벤트 트리거
이벤트 저장트리거 기반 측정 데이터 저장 (.mp4, .json)


환경
IP 등급IP68
동작 온도-20 ℃ ~ +50 ℃
동작 습도30 °C 에서 93% RH, 비결로 (Non-condensing)
충격 시험KS C IEC 60068-2-27
진동 시험MIL-STD-810H Method 514.8, Category 4
온도 시험KS C IEC 60068-2-1 / 60068-2-2 준수
습도 시험KS C IEC 60068-2-78 준수
인증서


*아이콘 클릭 시 다운로드 가능
