S206W

FPGA기술 기반으로 고속 빔포밍 기술을 사용하는

실시간 음향카메라



SeeSV-S206W

FPGA 기술 기반으로

고속 빔포밍 기술을 사용하는 실시간 음향 카메라

BSR 잡음 이음 발생 위치 추적

엔진 파워트레인, NVH 소음 위치 추적

소음 누설 (Leakage) 추적

BSR 잡음 이음

발생 위치 추적

엔진 파워트레인,

NVH 소음 위치 추적

소음 누설

(Leakage) 측정

짧은 순간에 발생하는

소음의 근원지를 감지

일반 소음에도 탁월한 성능을 발휘합니다. 초당 25개의 이미지를 캡처 할 수 있으며, 고감도 마이크로폰을 통해 작은 소음도 즉시 감지합니다. BSR(잡음 및 이음)소음원 감지뿐 아니라 NVH(소리, 진동, 불쾌감) 소음원을 시각적으로 보여줍니다.

향상된 음향 성능 및

초소화된 외향


더 작아지고

더 가볍게

MEMS마이크로폰 66채널 증가

고성능 디지털 MEMS마이크로폰

무선 인터넷 및 내장 배터리 향상

작아지고



 가볍게



MEMS 마이크로폰 66채널 증가

고성능 디지털 MEMS 마이크로폰

무선 인터넷 및 내장 배터리 향상

편리한 소프트웨어 기능

SeeSV Real-Time SW 2.0는 휴대성이 강화된

태블릿 컴퓨터와 결합을 위하여 터치 기반의 사용자 환경을 제공합니다.

  • 실시간 음향 시각화 표시
  • 빠른 영상 업데이트, 25FPS
  • BSR 잡음 및 이음 신호 측정에 최적화
  • 배경소음제거(NoiseGate) 기능
  • 소음원의 선택적 청음 기능
  • BSR 잡음 및 이음 신호 누적 표시 기능
  • 고기능의 후처리 소프트웨어
  • FFT 및 옥타브 분석 기능
  • 웹서비스를 통한 모바일 기능 확대

편리한 소프트웨어 기능

SeeSV Real-Time SW 2.0는 터치 기반의 사용자 환경을 제공하여 태블릿 컴퓨터에서도 쉽게 소음의 위치 및 크기를 확인하고 분석할 수 있습니다.
  • 실시간 음향 시각화 표시
  • 빠른 영상 업데이트,  25 FPS
  • BSR 잡음 및 이음 신호 측정에 최적화
  • 배경 소음 제거 (Noise Gate) 기능
  • 소음원의 선택적 청음 기능
  • BSR 잡음 및 이음 신호 누적 표시 기능
  • 고기능의 후처리 소프트웨어
  • FFT 및 옥타브 분석 기능
  • 웹서비스를 통한 모바일 기능 확대
 휴대형의 신적 디자인
기존 모델 (S205)과 사양 비교

제품스펙

마이크로폰 어레이

마이크로폰 타입디지털 MEMS 마이크로폰
마이크로폰 채널수
96
마이크로폰 민감도
-26 dBFS
어레이 직경
32 cm
샘플링 속도
25.6 kS/s
측정 주파수 범위
25 Hz ~ 12,800 Hz
빔포밍 주파수 범위
2,000 Hz ~ 10,000 Hz
신호대비잡음비
64 dB(A)
최대 측정 음압
122.5 dB
최소 측정 음압
30 dB(A)
카메라 프레임 속도
25 FPS
카메라 화각
66⁰
최소 측정 거리0.2 m
무게2.0 kg


Wi-Fi 모듈
IEEE 802.11 a/n Wi-Fi
5 GHz
최대 150 Mbps 속도
재연결시간 0.05초

어레이 빔 패턴

1m, 2kHz 시뮬레이션

3dB 폭 19.1 deg
최대사이드 로브
-16.7 dB

1m, 4kHz 시뮬레이션

3dB 폭 10.4 deg
최대사이드 로브
-17.1 dB

액세서리

SeeSV-S206W 액세서리를 사용하면 다양한 환경조건에서 BSR소음원을 쉽고 편리하게 감지할 수 있습니다.


차량용 전원 커넥터

커넥터LEMO–시거잭 연결
케이블 길이
1.8 M
전원
DC12V 5A


캐리어


치수56 x 45.5 x 26.5 cm
무게9.1 kg

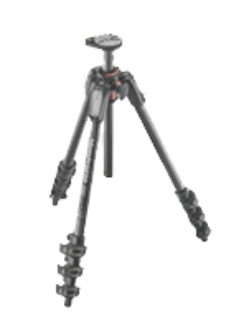

삼각대

최대높이179 cm
최소높이
49.7 cm
무게2 kg
최대적재하중
5 kg

액세서리

SeeSV-S206W 액세서리를 사용하면 다양한 환경 조건에서 BSR 소음원을 쉽고 편리하게 감지할 수 있습니다.

차량용 전원 커넥터

커넥터
LEMO–시거잭 연결
케이블 길이
1.8 M
전원DC12V 5A


캐리어

치수
56 x 45.5 x 26.5 cm
무게
9.1 kg



삼각대

최대 높이179 cm최소 높이
49.7 cm
높이2 kg

최대 적재하중
5 kg
